Drukarki tamponowe rotacyjne

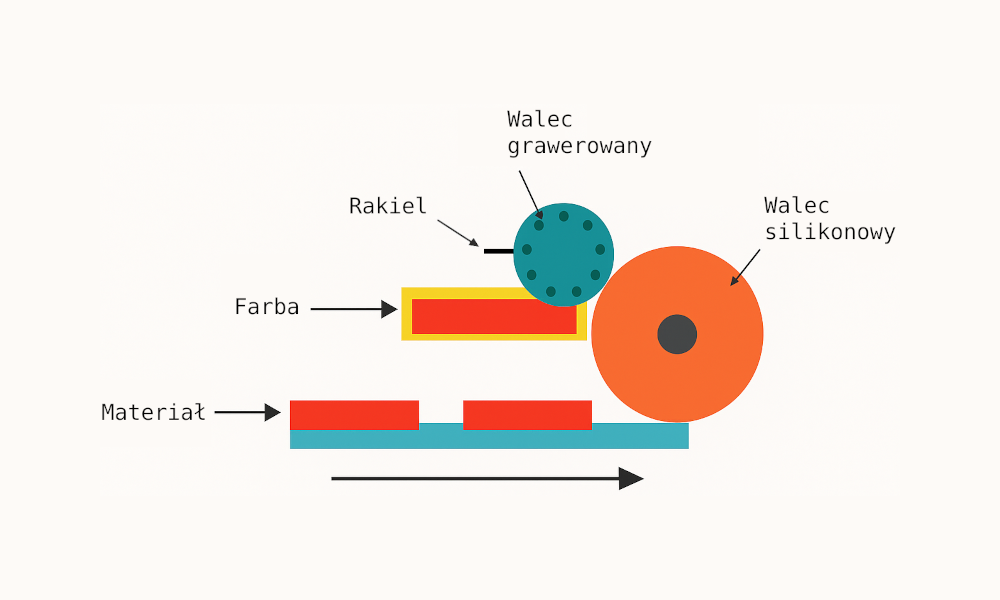

W tampondruku rotacyjnym wzór jest przenoszony za pomocą walcowej formy wklęsłej i walca silikonowego. Technika ta bywa nazywana także drukiem rotograwiurym (wklęsłym, offsetowym) z pośrednim przenoszeniem farby lub gravure offset printing.. W tej metodzie wklęsła forma cylindryczna (walec grawerowany) przenosi farbę na silikonowy walec pośredni, który następnie aplikuje wzór na podłoże, takie jak płaskie profile z tworzyw sztucznych. Ta hybrydowa technika druku łączy cechy tradycyjnego druku wklęsłego (gravure) i offsetowego (offset).

Charakterystyka i zasada działania:

  • Proces pośredni: Obraz jest najpierw przenoszony z grawerowanego cylindra wklęsłodrukowego na silikonowy walec pośredni, a następnie na podłoże. Dzięki temu możliwe jest uzyskanie bardzo precyzyjnego nadruku na różnorodnych materiałach.
  • Elastyczność podłoża: Metoda nadaje się do druku zarówno na elastycznych, jak i sztywnych powierzchniach – w tym na szkle, foliach, czy tworzywach sztucznych.
  • Wysoka rozdzielczość: Pozwala na tworzenie bardzo wąskich linii przewodzących (nawet do ok. 50 µm), co umożliwia gęste i złożone układy elektroniczne niedostępne dla tradycyjnych metod sitodruku.
  • Druk 3D: Technika umożliwia drukowanie trójwymiarowych, wielowarstwowych struktur, co ma kluczowe znaczenie w projektowaniu zaawansowanych elementów elektronicznych.

Zastosowania:

  • Elektronika drukowana: Wytwarzanie cienkowarstwowych układów elektronicznych na różnych podłożach – idealne dla urządzeń wymagających wysokiej rozdzielczości i precyzyjnego rozmieszczenia warstw.
  • Czujniki: Produkcja wielowarstwowych matryc czujników, np. czujników ciśnienia, zbudowanych z warstw elektrod i materiałów piezoceramicznych.
  • Druk funkcjonalny: Wykorzystanie w tworzeniu ścieżek przewodzących, elementów grzewczych czy struktur mikroprzewodzących.

💡 Dzięki połączeniu precyzji druku wklęsłego i elastyczności procesu offsetowego, gravure offset printing znajduje zastosowanie tam, gdzie wymagana jest duża dokładność, cienkie linie i kompatybilność z różnorodnymi materiałami – od folii polimerowych po szkło.
